Částečná revize KN, Karlovarský kraj

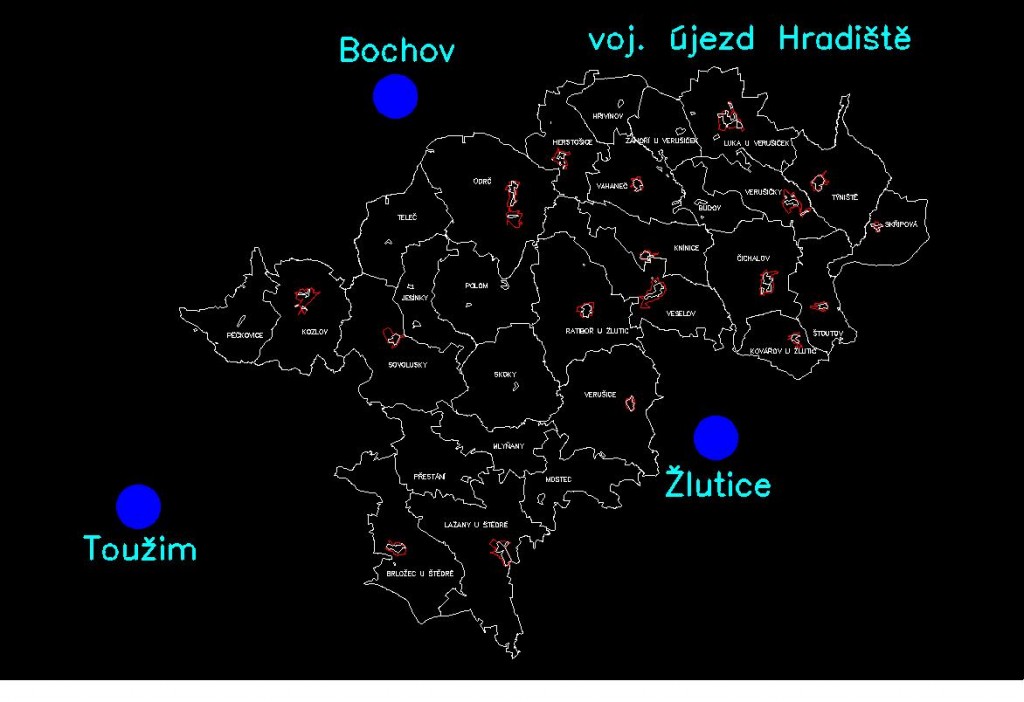

V rámci Částečné revize katastru nemovitostí naše firma provedla v roce 2010 na vybraném území Karlovarského kraje zaměření identických bodů z důvodu obnovy katastrálního operátu pro Katastrální pracoviště Karlovy Vary. Jednalo se o rozsáhlý projekt, který zahrnoval revizi 29 katastrálních území na celkové ploše 9853 ha, a to v uceleném bloku zhruba ohraničeném městy Bochov, Toužim a Žlutice a vojenským újezdem Hradiště. (viz obr.) Veškeré terénní a kancelářské práce byly rovnoměrně rozloženy do období šesti měsíců.
Prvotní práce na obnově katastrálního operátu přepracováním byly rozděleny na několik etap:
1. Výběr a příprava využitelných podkladů
• výběr podkladů využitelných pro přepracování
• výběr identických bodů pro přepočet ZPMZ a GP v místním systému
2. Částečná revize katastru, vyhledání a zaměření identických bodů
• prověření katastrálních hranic – vyhotovení přehledu výsledku revize včetně protokolu
• rozvržení, výběr a vyhledání identických bodů pro transformaci rastrů
• vyhotovení přehledu identických bodů ve vektorovém formátu
• ZPMZ pro zaměření identických bodů – pro transformaci mapových podkladů pro obnovu katastrálního operátu a pro přepočet ZPMZ a GP v místních systémech

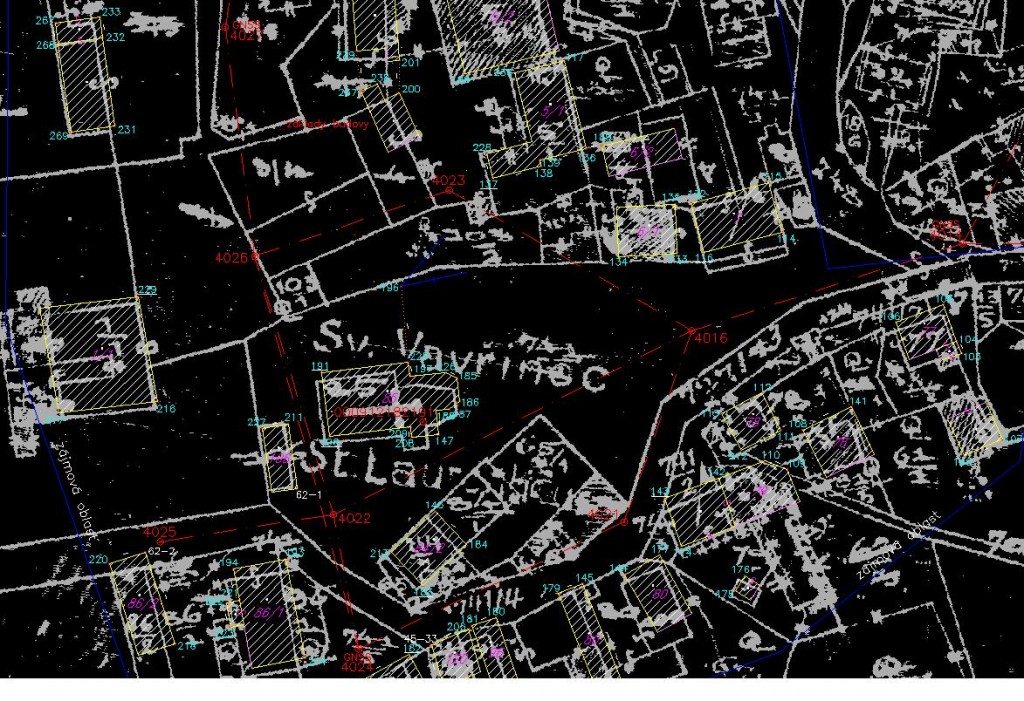

První etapu, spočívající ve výběru a přípravě využitelných podkladů pro přepracování, nám zajistil sám zadavatel – Katastrální pracoviště Karlovy Vary. Výběr identických bodů v daných lokalitách jsme pak prováděli vlastními silami, a to vhodným vytipováním na základě porovnání PK rastru se skutečným stavem v terénu. Zvoleny byly převážně rohy budov, lomové body ohradních zdí a plotů a kamenné mezníky.

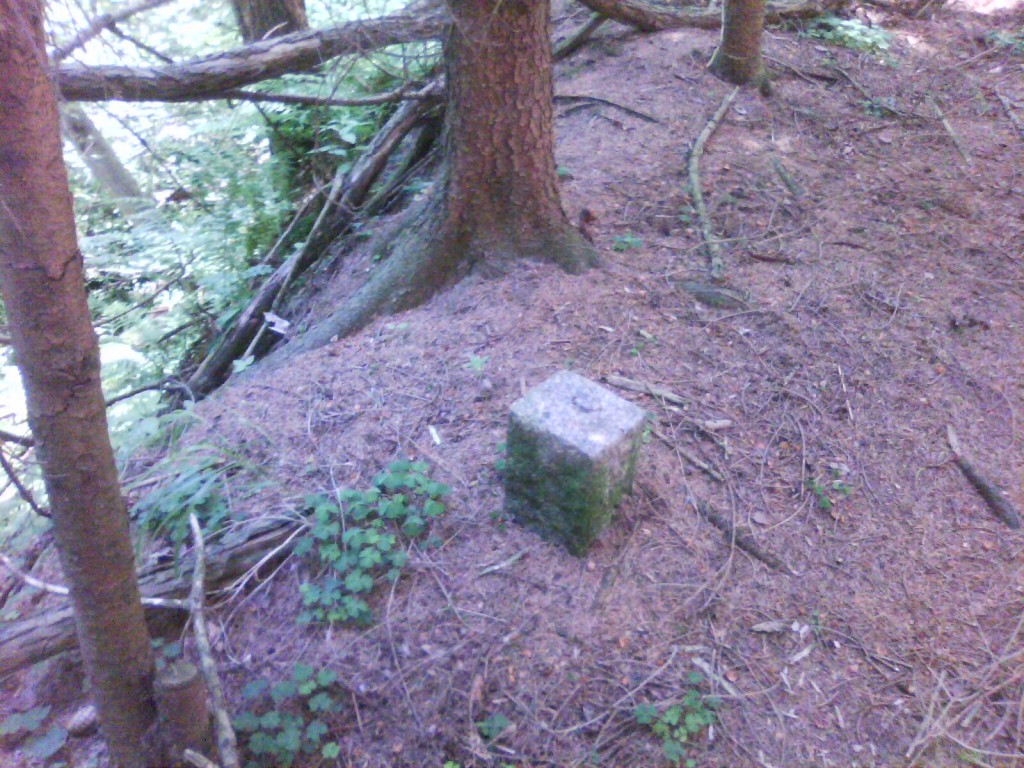

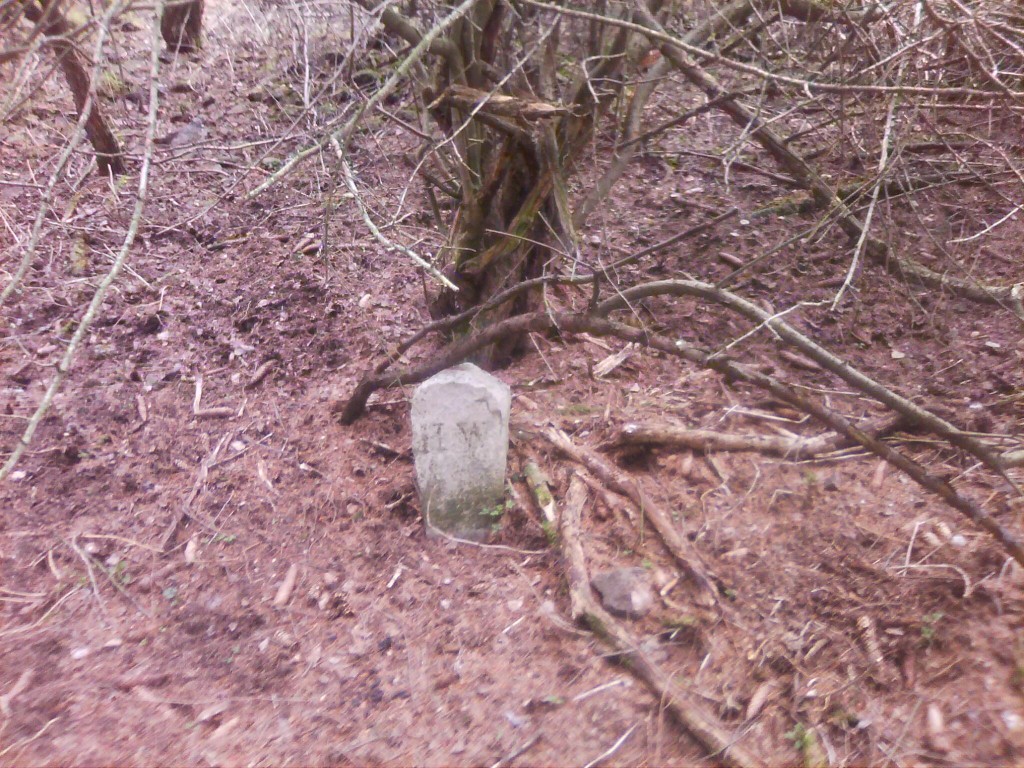

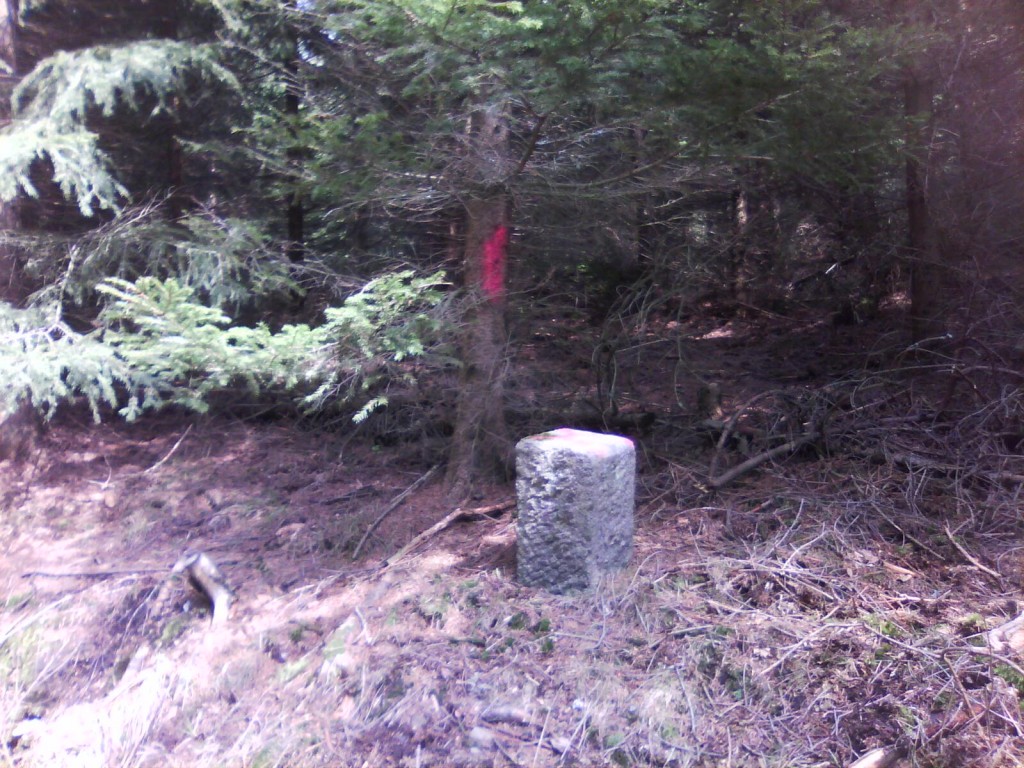

Důležitým a náročným úkolem bylo fyzicky projít celých 130 kilometrů katastrálních hranic a vyhledat existující hraniční znaky, které bude možno využít pro dotransformaci PK rastrů původní katastrální mapy. Za tímto účelem byla využita kapesní GPS s přesností +/- 8m s importovaným rastrem map KN a PK. Samotné prověřování a pohyb na hranicích značně ztěžoval tamní členitý terén v kombinaci s hlubokými lesy, a to zejména v okolí vodní nádrže Žlutice. Zaslouženou odměnou nám byly nálezy řádově desítek původních kamenných mezníků. (viz obr.)

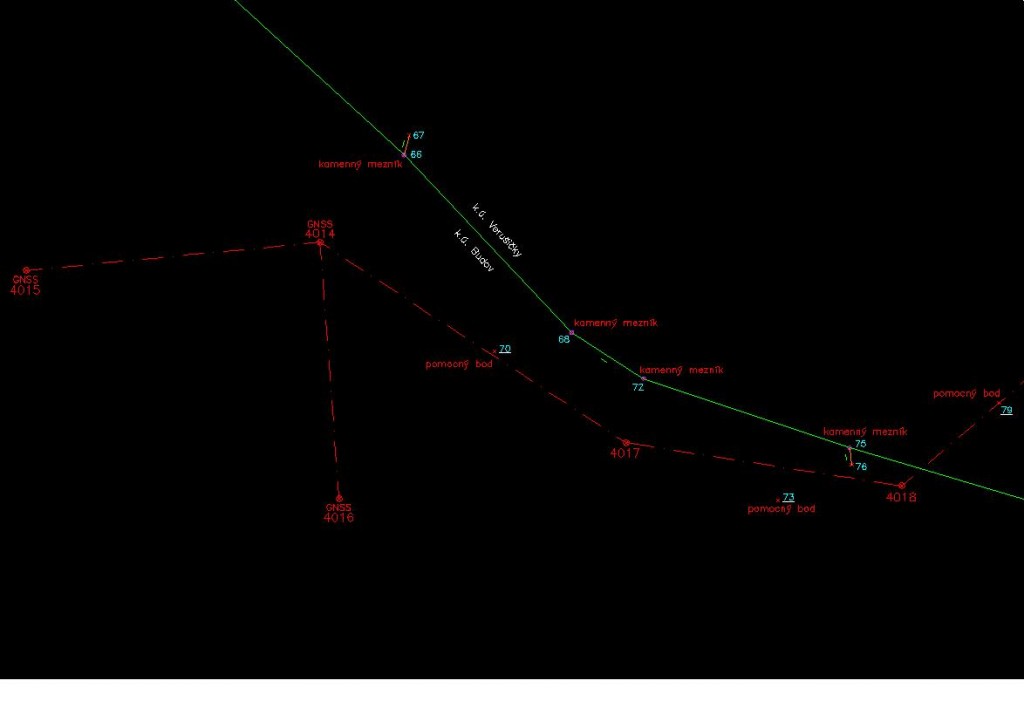

Po revizi všech hranic následovalo rozvržení, výběr, vyhledání a samotné zaměření identických bodů pro transformaci rastrů. Tato činnost probíhala v jak v intravilánu obce, kde byla využita původní zástavba, tak i na dalších vhodných místech katastrálního území. Měřické práce probíhaly průběžně podle podrobného harmonogramu. Vybrané body měřické sítě byly zaměřeny metodou GNSS s připojením na síť Trimble VRS NOW CZ, ostatní měřické body byly vypočteny pomocí vyrovnání metodou nejmenších čtverců nebo polygonovými pořady. Podrobné body pak byly zaměřeny polární metodou ve 3. třídě přesnosti. Každý podrobný bod byl 2x nezávisle ověřen z rozdílných stanovisek nebo byl ověřen pomocí kontrolní oměrné míry od jiného podrobného bodu. Výsledkem byl přehled identických bodů. (viz obr.) Při měření byly také kontrolně ověřovány vybrané trigonometrické nebo zhušťovací body.
Poté již následovalo kancelářské zpracování naměřených dat a vyhotovení finální dokumentace, tzn. protokolu o provedení revize hranic s grafickým přehledem výsledků, přehled identických bodů a veškeré textové a grafické dokumenty týkající se jejich zaměření.
Zbylé technologické postupy revize katastru nemovitostí, tedy transformaci PK a KN rastru a konečně digitalizaci, zajišťuje Katastrální pracoviště Karlovy Vary.
