NZ 660 MWe Ledvice

Od května 2009 provádíme geodetické práce pro firmu HOCHTIEF na stavbě strojovny nového bloku elektrárny v Ledvicích – III. etapa. Jedná se o železobetonovou konstrukci o rozměrech cca 60x90x50m plnou zámečnických prvků, na které budou navazovat technologie strojovny. Předmětem vytyčení tedy byly nejen železobetonové konstrukce, ale i tyto zámečnické prvky. V jednom podlaží bylo vytyčeno přibližně 2000 bodů.
Od dubna do června 2010 byla pod naším geodetickým dohledem provedena výstavba IV. etapy – turbogenerátor. Výstavba turbogenerátoru navazuje na III. etapu v místě turbostolice. Vrchní plocha turbostolice o stavební výšce +10.425 byla vybroušena dle požadavku max. převýšení ±1mm/1m. Až tehdy mohly být usazeny tkzv. pružinové izolátory, které budou tlumit vydávané vibrace.
Kolem pružin byla montována podlaha z bednících desek dle mezního kritéria výškového usazení ±3mm na výškovou kótu +11.000 pomocí digitálního nivelačního přístroje Leica. Na takto vyrovnanou podlahu byly usazeny co do plochy největší a nejtěžší zámečnické prvky, které se budou o pružiny následně opírat.

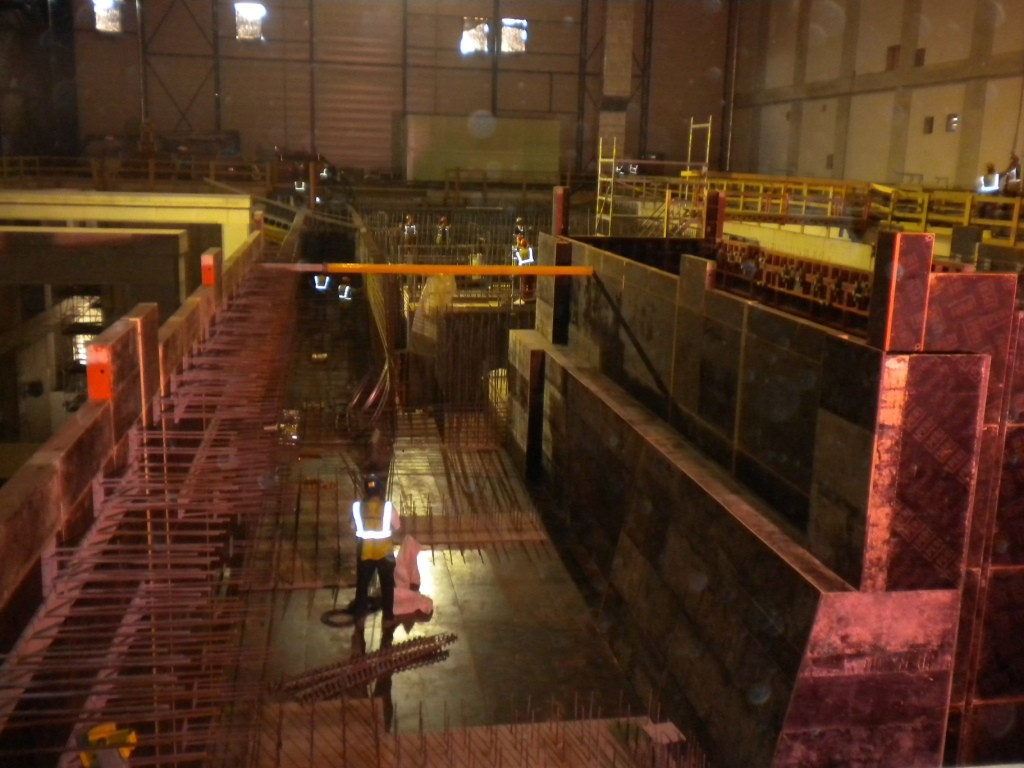

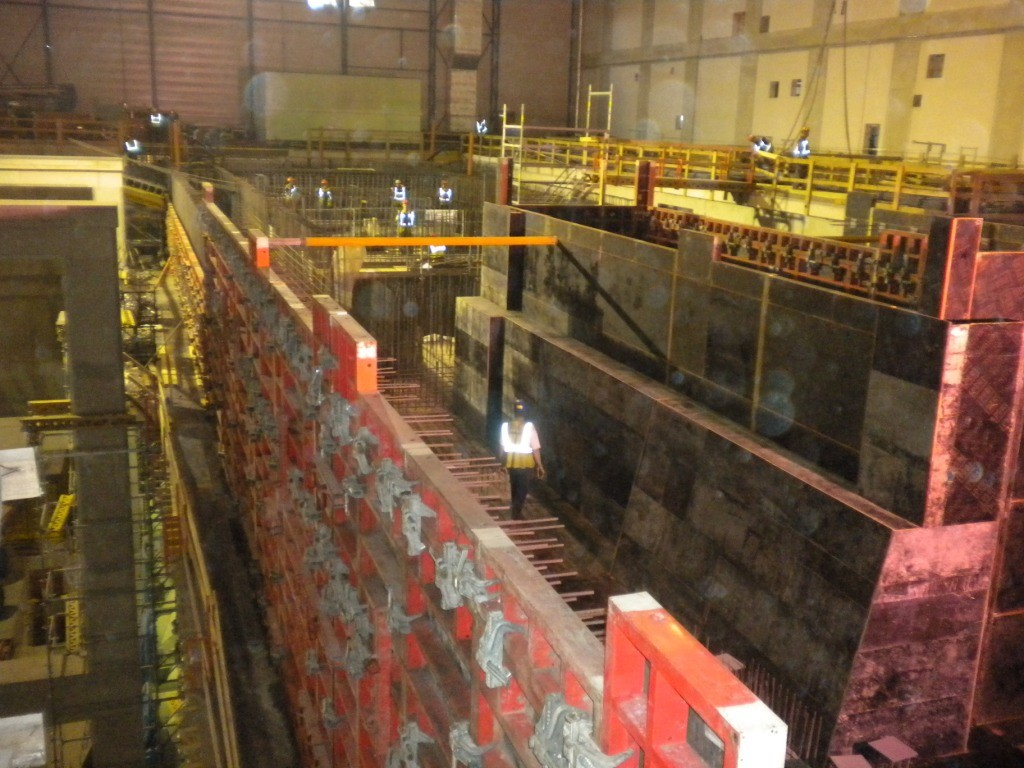

Dále byla vytyčena poloha svislých železobetonových konstrukcí, dle které se začala provádět montáž bednících souprav. V průběhu celé stavby se takto vzniklá svislá rovina musí neustále proměřovat a porovnávat s projektovanou rovinou. Samozřejmě nejdůležitější měření svislosti resp. odklon bednění od projektované roviny je před jednotlivými betonážemi. Na práce montáže bednění navazují práce vázání armatury, do které se musejí instalovat zámečnické prvky. Vytyčení těchto prvků je pro geodeta velmi komplikované vzhledem k optické neprůchodnosti přes vyvázanou armaturu.
Nejvyšší nároky na přesnost byly kladeny na trubky pro kotevní šrouby NT a generátoru (± 5mm vzhledem k osám turbosoustrojí a kondenzátoru), dále na kotevní desky pro nosníky RZ ventilů (svislost ±2mm/1m). Toto kriterium je velmi těžké geodeticky „ohlídat“, jelikož tyto prvky se opírají o vyvázanou armaturu, která je volně pohyblivá mezi bednícími soupravami.
K jednotlivým betonážím bylo nutné zaměřit a vyhodnotit kompletní zaměření zámečnických prvků, bednících souprav a výšky vyvázané armatury. V protokolech o zaměření byly uvedeny odchylky od projektovaných souřadnic ve směru podélné osy turbogenerátoru (∆X) a vzdáleností na ni kolmé (∆Y).
Toto zaměření se provedlo po betonáži kompletně ještě jednou a bylo tak součásti dokumentace k předání stavby. Následně na to navazují další práce, jako montáž technologie turbíny a generátoru atd.

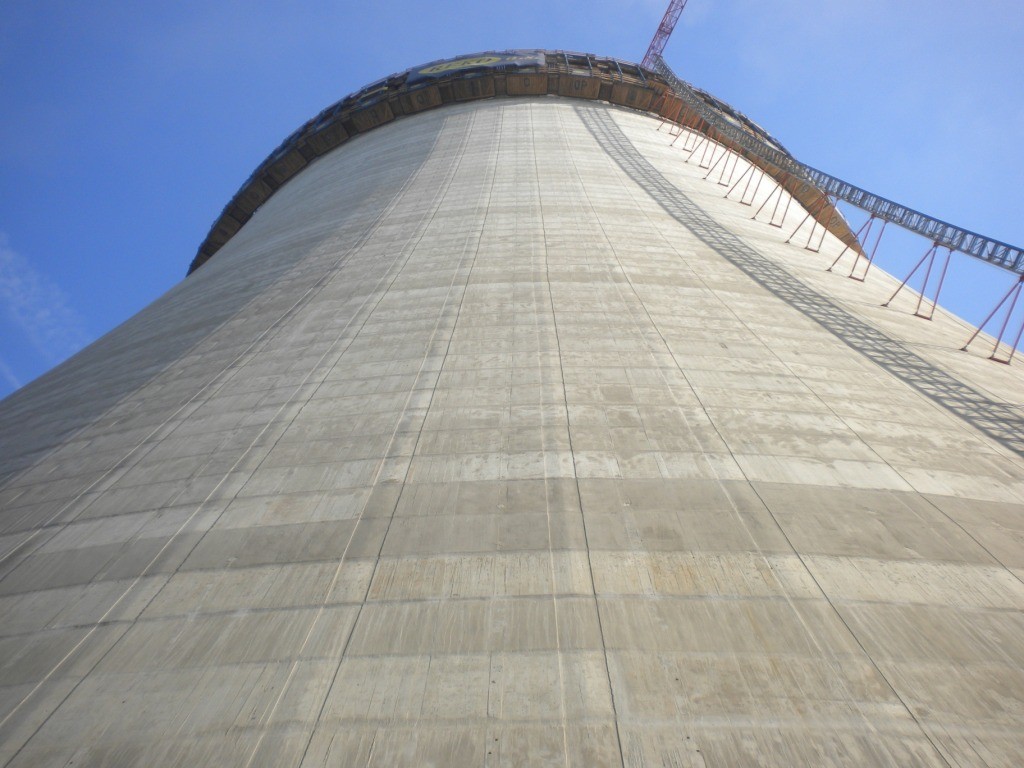

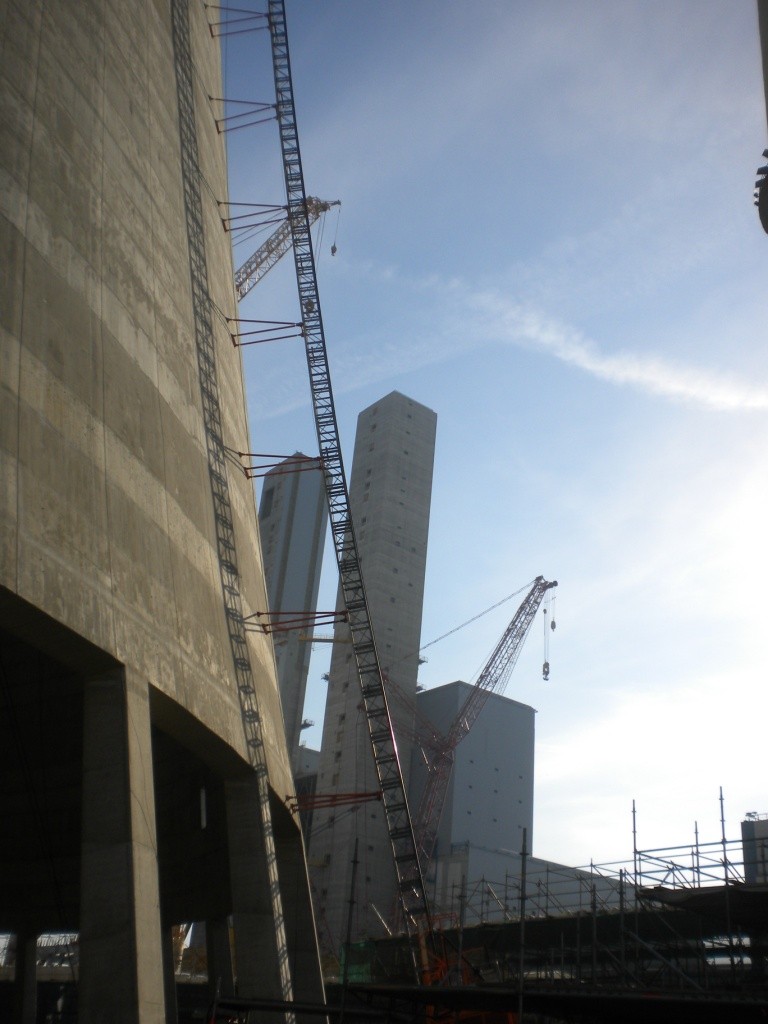

Horká pára pohánějící turbogenerátor kondenzuje v kondenzátorech na horkou vodu, která je ochlazena v chladící věži. Na tuto stavbu jsme rovněž dodali kompletní geodetické práce. Současně s výstavbou věže byla vytyčována vestavba včetně stoupacích kanálů a ocelové konstrukce, která podpírá kouřovod. Po dokončení tažení stoupací soupravy, resp. chladicí věže se vytyčovalo umístění cca 200 kalichů, do kterých budou zapuštěny prefa sloupy.
