Ortofotomapa Montbéliard a Héricourt

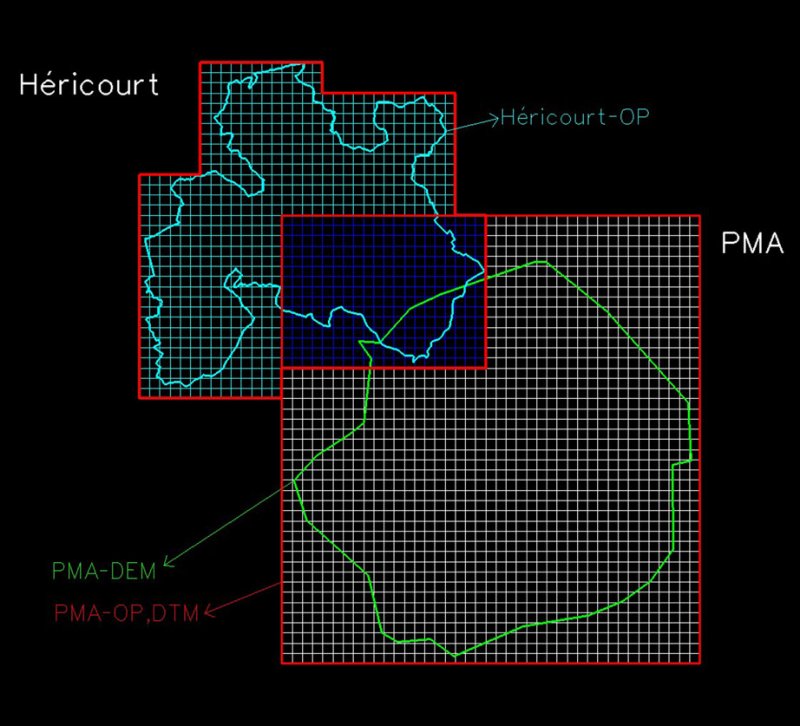

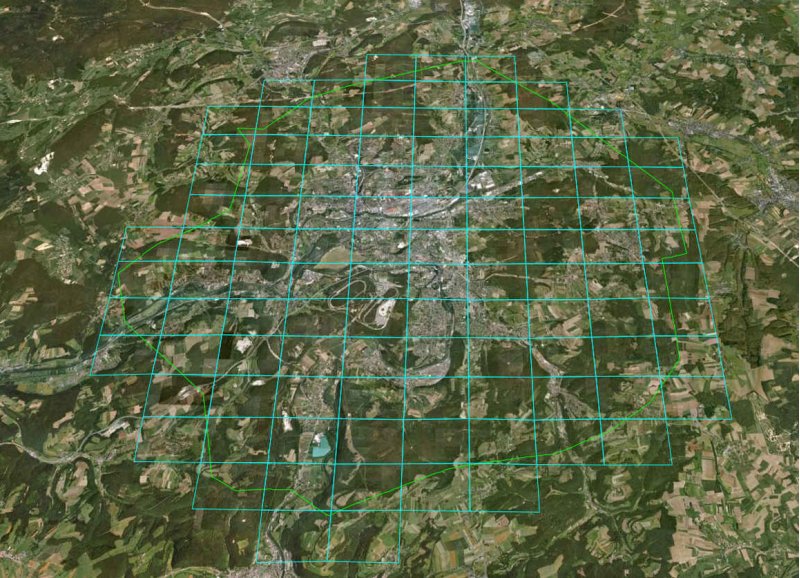

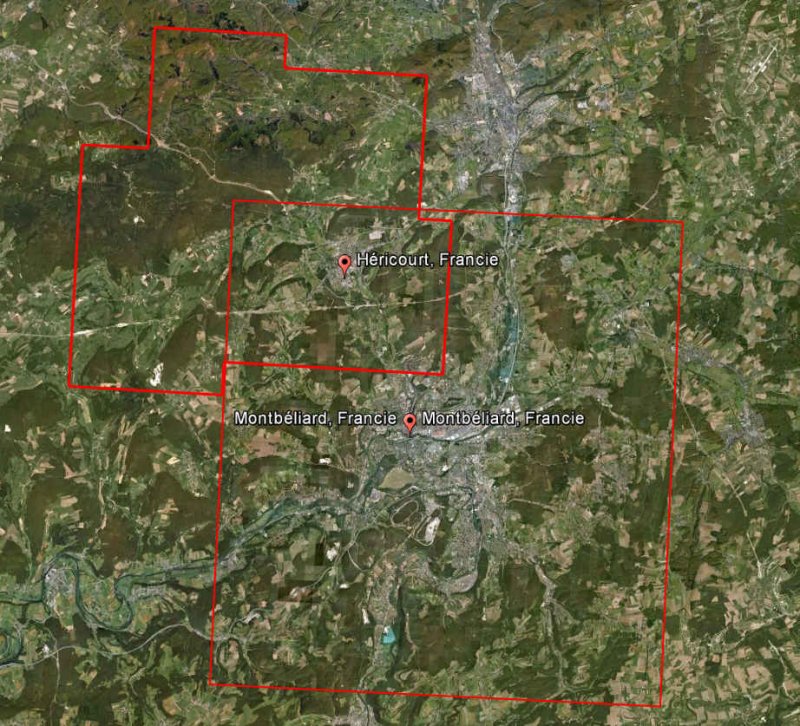

V roce 2012 jsme získali zakázku ve francouzském departmentu Montbéliard ležícího ve východní Francii asi 13 km od švýcarských hranic. Celková plocha 580 km2 byla rozdělena na dvě oblasti PMA (450 km2) a Héricourt (130 km2). Pro potřebu aktualizace GIS byla v oblasti PMA požadována AAT (1800 snímků), aktualizace DTM (418 km2), aktualizace DEM (252 km2), nové DTM (32 km2) a tvorba ortofotomapy. V oblasti Héricourt pak byla požadována AAT (600 snímků), DTM jen pro překreslení OP (130 km2) a tvorba ortofotomapy.

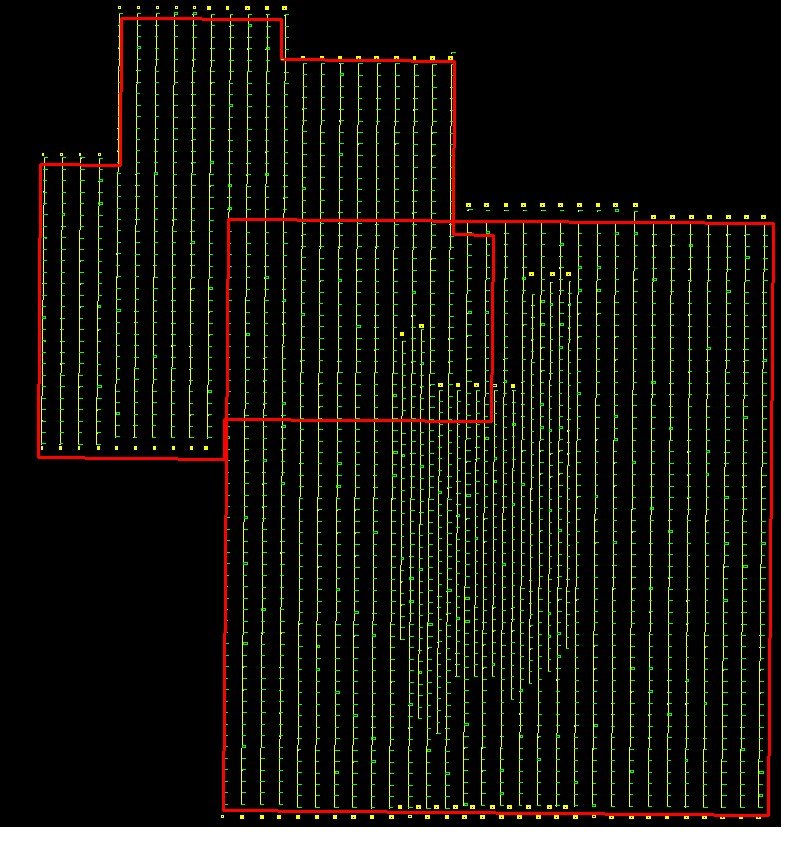

Výpočet AAT: podklady pro AAT tvořily snímky včetně EO (2403 snímků, výborná kvalita, f. IMAO) a dokumentace k VB (pro oblast Héricourt v pořádku, pro oblast PMA problematická – 90% bodů z let 2007-2009 bylo nepoužitelných, použito 130 z 1007 bodů). Vzhledem k velkému počtu snímků byl výpočet časově náročný a byl rozdělen do několika bloků po cca 300 snímcích (PMA – 4 bloky, Héricourt – 2 bloky).

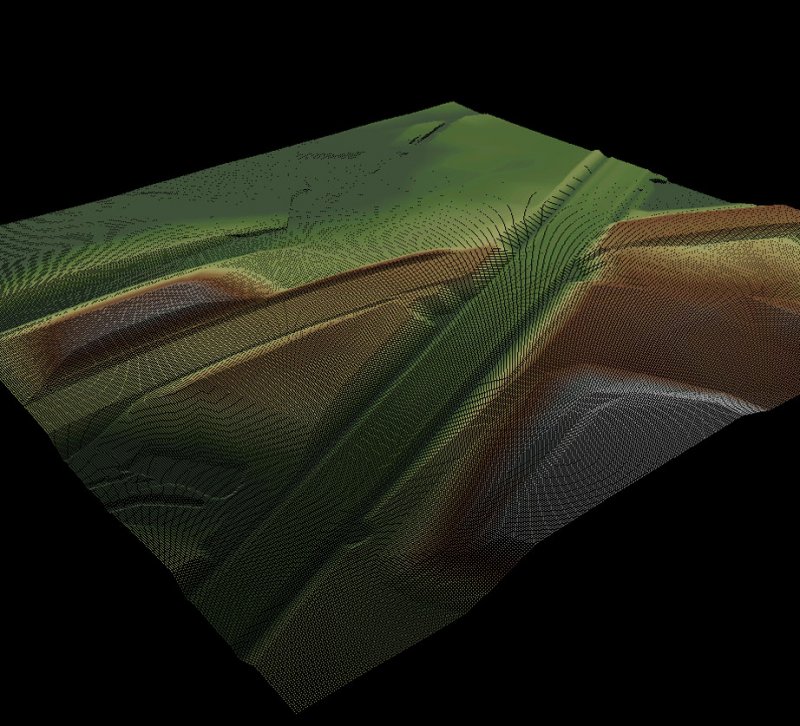

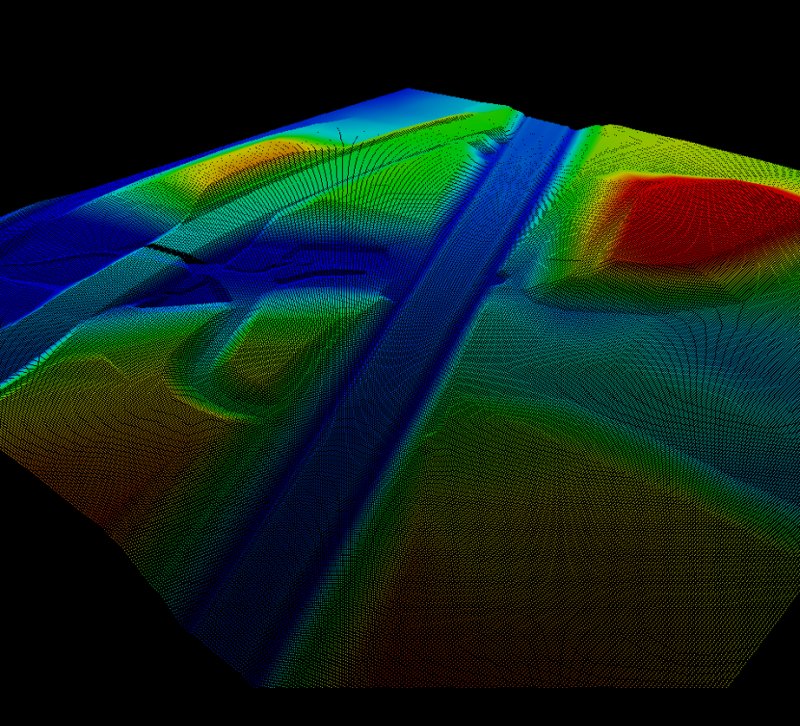

Aktualizace DTM a DEM (oblast PMA): podklady pro aktualizaci tvořily ortofotomapa z r. 2007 v rozlišení 20cm, DTM z r. 2008 – na části vektorová kresba, po celé ploše pak body v rastrové mřížce po 1m, DEM z r. 2008 – body v rastrové mřížce po 1m. Data DTM a DEM byla dodána v různých formátech (*.tif, *.txt, *.dxf, *.mnt) a různých souřadných systémech (L93 a L II). Velikost dat a potřeba převádět mezi formáty a jednotlivými souřadnými systémy značně komplikovala a zpomalovala práci. V původním DTM a DEM bylo dodáno cca 702 mil. bodů.

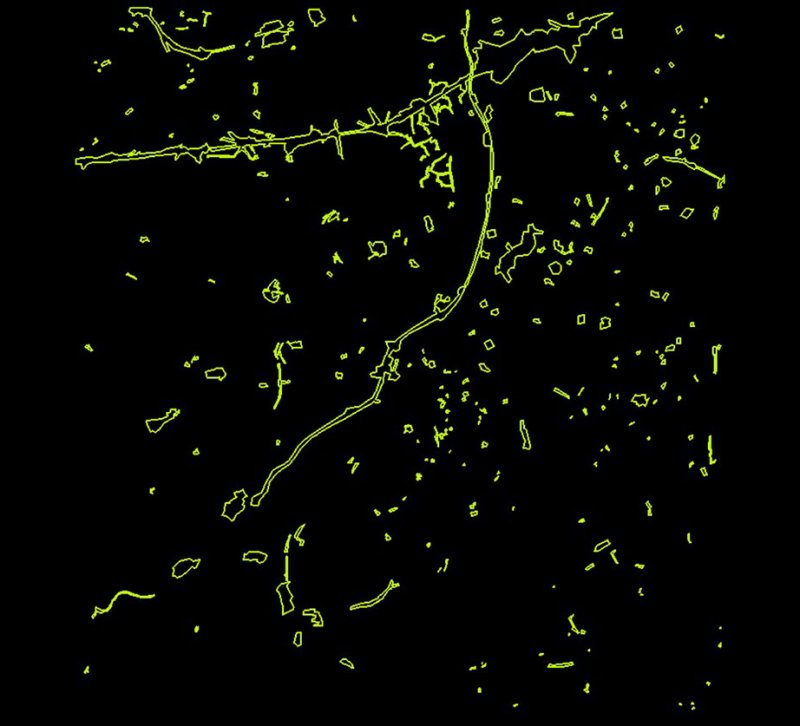

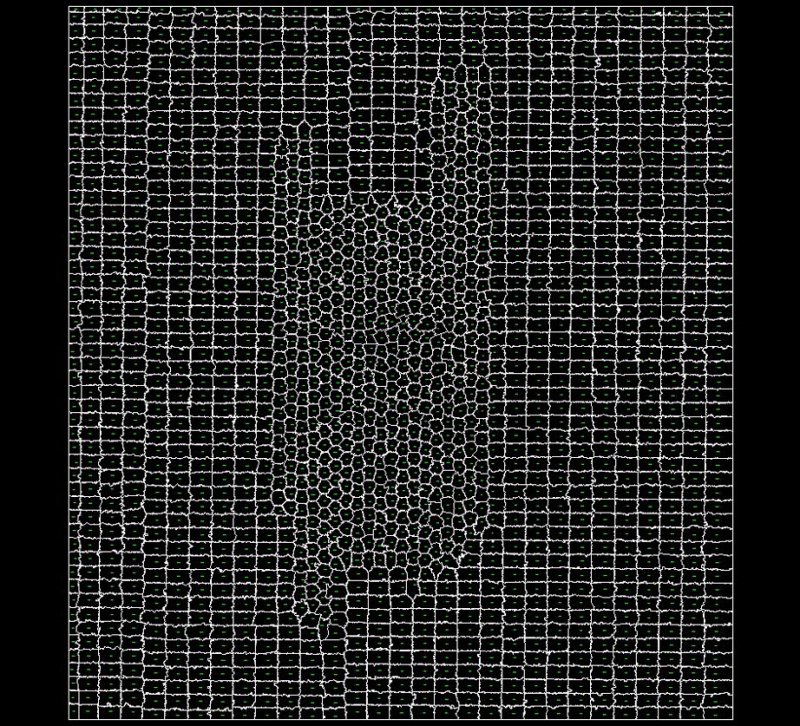

Postup při aktualizaci: 1)zjištění změn – porovnání nových snímků a ortofotomapy z r. 2007 (celkem bylo vytypováno 324 oblastí). 2)odstranění vytypovaných ploch z původních dat – bylo prováděno v prostředí MS V8i (vzhledem ke kapacitě MS a velikosti vstupních dat musela být celá zájmová oblast rozdělena do čtverců 2x2km (4 mil. bodů, *.dgn 60MB). 3)nové vyhodnocení. 4)tvorba nového DTM – generování metrové mřížky ve vytypovaných oblastech z nového vyhodnocení. 5) tvorba nového DEM – prováděno automatickým sběrem dat. 6)sestavení *.txt a *.dgn souborů podle dodaného kladu (1.5x2km, DTM 176 kachlí – 500mil. bodů, DEM 108 kachlí – 324mil. bodů) – v prostředí MS neproveditelné. Pro roztřídění bodů do jednotlivých kachlí byl vytvořen pomocný program. Výstupem byly *.txt soubory, které byly následně importovány do formátu *.dgn.

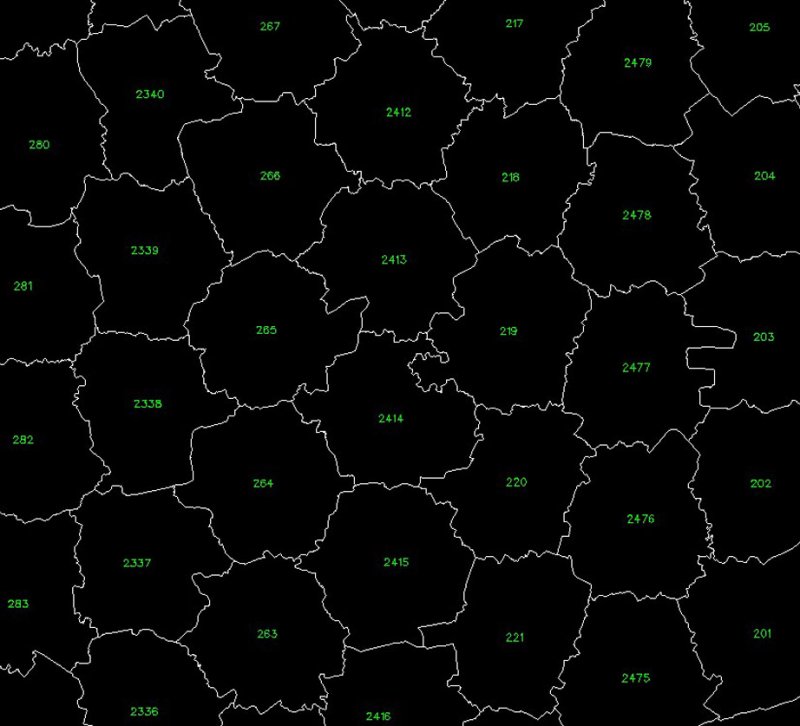

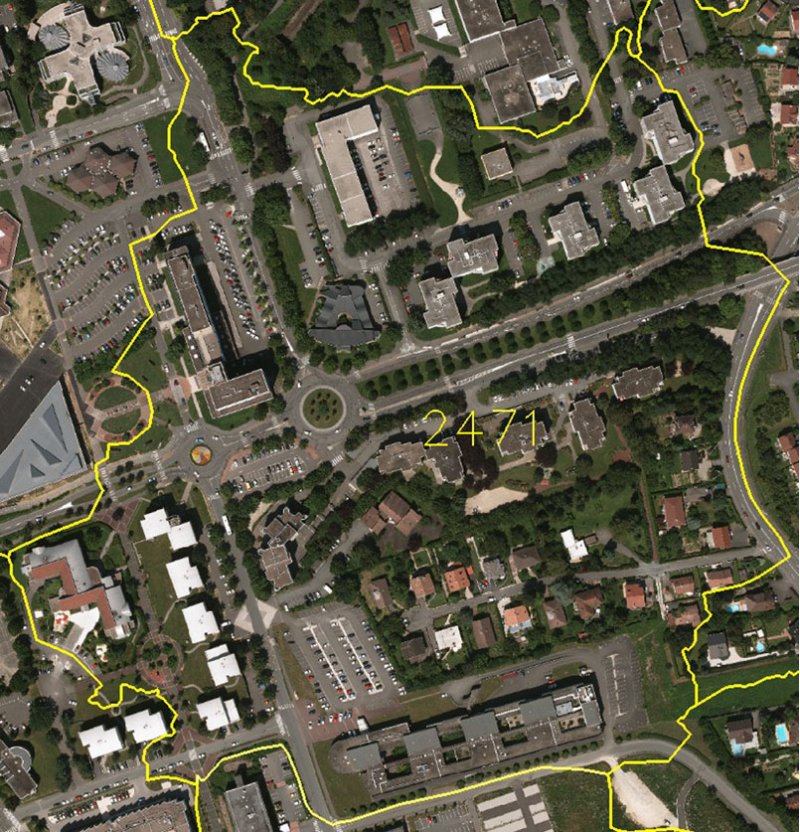

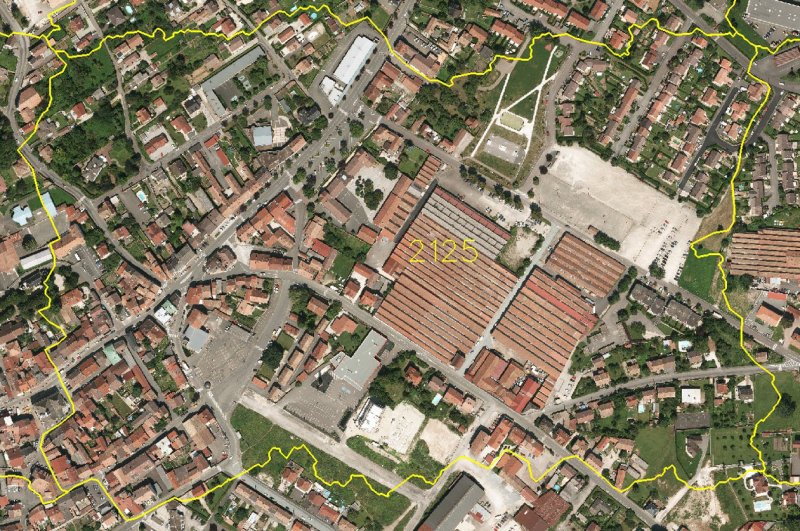

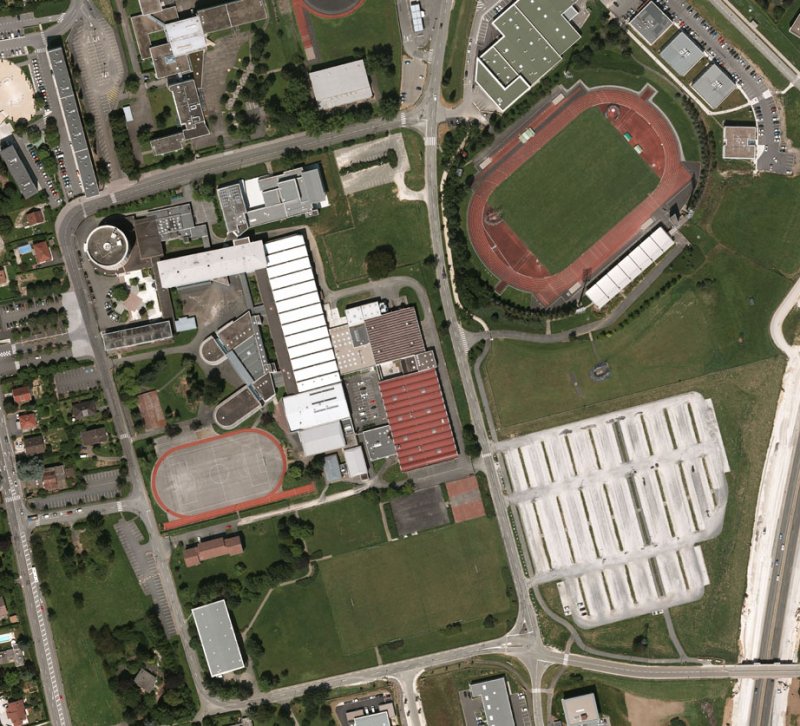

Tvorba ortofotomap (rozlišení 10cm): Překreslováno nad nově vyhodnoceným (oblast Héricourt) nebo aktualizovaným DTM (oblast PMA). Pro kvalitní mozaiku a omezení následných retuší na minimum byly generovány a následně editovány seampolygony. Kvůli snadnějším retuším se pracovalo s kachlemi 1500x1500m, které byly nakonec rozřezány dle zadaného kladu na kachle 500x500m (celkem 2456 kachlí). Všechny odevzdány ve dvou souřadných systémech (L93 a LII) ve dvou formátech *.tif (*.tfw) a *.ecw (*.eww).
