Pozemní fotogrammetrie

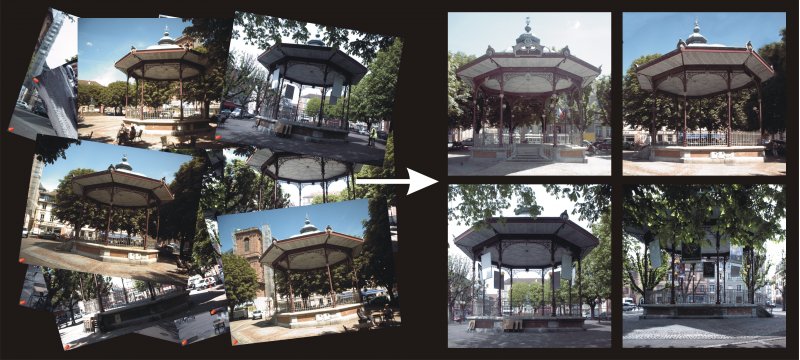

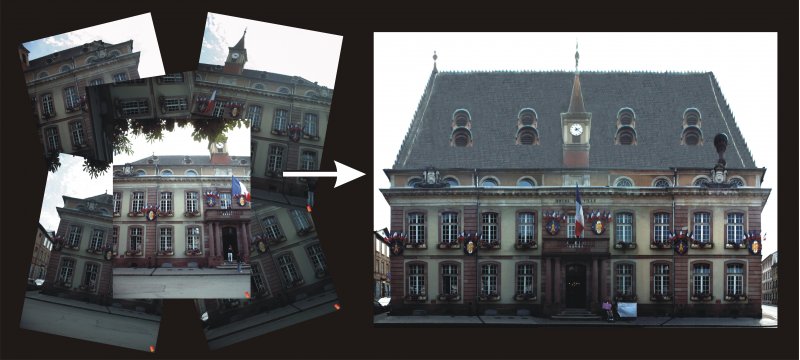

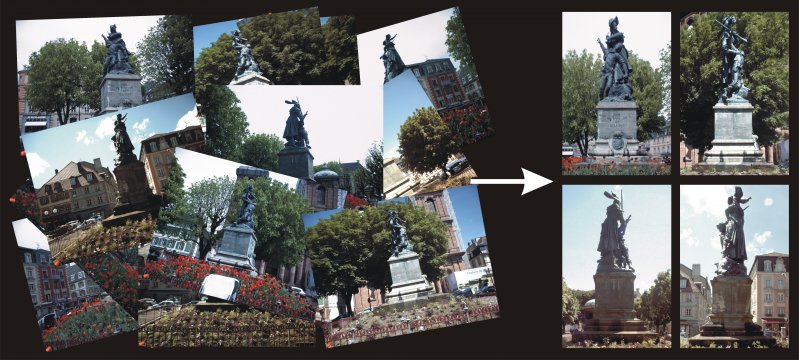

Pro projekční a restaurátorské práce bylo požadováno vytvořit ortofota objektů pozemní fotogrammetrie. V tomto případě šlo o fasády stavebních objektů, o pohledy na historický altán a sousoší. Podklady tvořila dokumentace k vlícovacím bodům (výborně připravena) a snímky objektů pořízené digitálním fotoaparátem (ROLLEI d530 Flex) z různých úhlů tak, aby byly nafoceny všechny zájmové plochy (například pro historický stánek bylo nafoceno 23 snímků, pro sousoší 19 snímků, u fasád se počty snímků různí podle plochy fasády). Protože nebyly známé kalibrační koeficienty fotoaparátu, nebylo možné použít výpočetní software pro pozemní fogrammetrii. Z jednotlivých snímků se „ručně “ odstranily geometrické vady objektivu (soudkovitost, perspektiva) a následně byly v prostředí MicroStationu natransformovány na vlícovací body. Z natransformovaných snímků se pak v grafickém prostředí vytvořila bezešvá mozaika a provedly se potřebné retuše. Maximální chyba na vlícovacích bodech u takto vytvořených fotoplánů byla 3cm.
